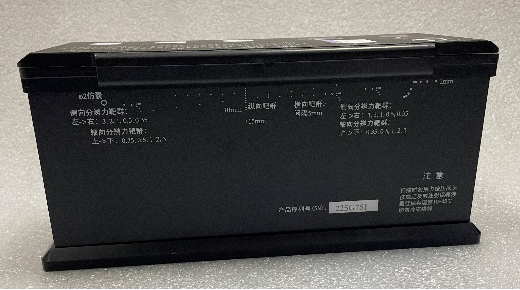

KS107BG(N-3A)型超聲診斷儀檢測用標準超聲體模 (淺表專用)

  KS107BG(N-3A)型仿組織超聲體模與中國現行國家標準GB10152─2009、YY0767-2009和計量檢定規程JJG639─2005以及JJF1438-2013的要求相對應。

  KS107BG(N-3A)型超聲體模適用于工作頻率在5-20MHz之間的B超設備的淺表區域性能檢測。檢測項目包括探測深度、軸向與側向分辨力、縱向與橫向幾何誤差,并可考察其對不同直徑囊性病灶的成像情況。其

技術指標：
1.TM材料聲速：(1540±10)m/s(23±3℃)
2.TM材料聲衰減系數斜率：(0.70±0.05)dB/cm/MHz(23±3℃)
3. 尼龍靶線直徑：(0.10±0.02) mm，(0.30±0.05) mm
4. 尼龍靶線位置公差：±0.05 mm，±0.10 mm

TM材料中嵌埋有線靶12群，其靶群及模擬病灶分布如圖1所示：
1. A1─A4 側向分辨力靶群：
A1靶線直徑為0.3mm, A2- A4靶線直徑為0.1 mm。分別位于深度1，3，4.5，6 mm處，每群中靶線中心間距自左向右依次為0.35，0.5，1, 2 , 3mm，側向分辨力靶群靶線A2- A4分布圖如圖3靶群M及表1中靶群分布所示, 側向分辨力靶群靶線A1分布圖如圖4靶群M及表2中靶群分布所示。
2. B1─B4, 軸向分辨力靶群：
B1靶線直徑為0.3mm, B2- B4靶線直徑為0.1 mm。各靶群中最上面一條靶線分別位于深度1，3，4.5，6 mm處，每群中每條靶線與其上方對應的側向分辨力靶線中心垂直距離由左而右依次為3，2，1，0.5，0.35mm，靶線間的水平距離分別為0.2mm（即水平錯開間距）。軸向分辨力靶群靶線B2- B4分布圖如圖3靶群N及表1中靶群分布所示, 軸向分辨力靶群靶線B1分布圖如圖4靶群N及表2中靶群分布所示。
3. C：
盲區靶群，靶線直徑為0.1mm。深度分別為1mm~9mm，共9根，在水平方向錯開排布。
4. D：
縱向靶群，共11根。其中10根靶線深度分別為1mm~10mm，相鄰靶線間距為1mm；另外1根靶線深度15mm。。
5．E1-E2：
橫向靶群，靶線直徑為0.1mm。E1位于深度位置為3mm處，E2位于深度5mm處，相鄰兩線中心距離均為5mm，每組6根靶線。
